BGA의 볼 접합부등을 비파괴로 관찰할 수 있다BGA렌즈입니다.
3D기능으로 각도를 바꾼 입체적인 관찰이 가능.
조명 첨부 프리즘 팁, 스프링 기구 등 쾌적한 관찰을 위한 기술을 적용했습니다.

※1 프리즘 밀러로부터의 거리입니다.

프리즘 팁 구조	기판 보호를 위한 소프트 스프링 구조
프리즘 적용폭	0.9mm
관찰 각도	90о이상
조명 방식	광학 멀티 조명
배율	50~200배
시야	-
작동 거리	19.9~0.86mm　※1
피사계 심도	-
ACS대응	-
중량	695g

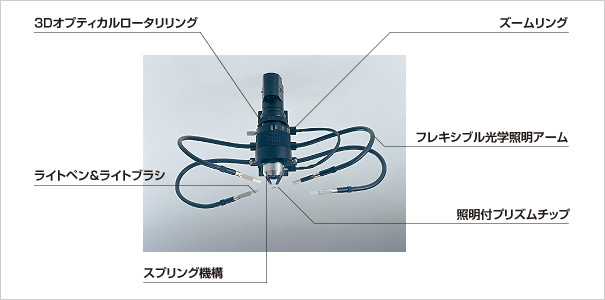

■ 3D 로타리링
다이얼을 회전시키는 것으로, 렌즈를 움직이지 않고 관찰 각도를 변경할 수 있습니다.입체적으로, 정보량이 많은 관찰을 실현합니다.

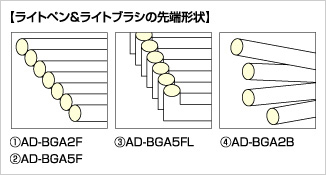

■ light pen＆라이트 브러쉬
BGA용으로 개발된, 라이트 섬유제의 조명 툴.플렉서블 암의 첨단에 장착하는 것으로, 팁의 좁은 틈새에 찔러넣고 조명을 줄 수 있습니다.(일부 옵션)

■ 스프링 기구
헤드부에 스프링을 내장한 독자적인 기구입니다.스프링이 접촉의 충격을 흡수해, 기판이나 프리즘 팁의 파손을 막습니다.

■ 즘링
배율을 조절하는 다이얼.다이얼을 돌리는 것으로,50~200배까지 간단하게 배율을 바꿀 수 있습니다.

■ 플렉서블 광학 조명 암
특수한 금속·섬유의 가공에 의해 개발된, 획기적인 광학 조명 암.유연한 구조로, 임의의 장소에 자재로 조명을 줄 수 있습니다.

■ 조명 첨부 프리즘 팁
횡방향을 보기 위한 프리즘 밀러와 라이트 가이드의 역할을 완수하는 프리즘 팁.0.8mm(와)과 극히 얇고, 밀집한 기판상에서도 밝은 고해상도의 관찰을 할 수 있습니다.
